CICLOS (CARNOT, DIESEL, OTTO)

CICLO DE CARNOT:

El ciclo de Carnot consta de cuatro etapas: dos procesos isotermos (a temperatura constante) y dos adiabáticos (aislados térmicamente). Las aplicaciones del Primer principio de la termodinámica están escritos acorde con el Criterio de signos termodinámico.

Expansión isoterma: (proceso 1 → 2 en el diagrama) Se parte de una situación en que el gas se encuentra al mínimo volumen del ciclo y a temperatura T₁ de la fuente caliente. En este estado se transfiere calor al cilindro desde la fuente de temperatura T₁, haciendo que el gas se expanda. Al expandirse, el gas tiende a enfriarse, pero absorbe calor de T₁ y mantiene su temperatura constante. Al tratarse de un gas ideal, al no cambiar la temperatura tampoco lo hace su energía interna, y despreciando los cambios en la energía potencial y la cinética, a partir de la 1ª ley de la termodinámica vemos que todo el calor transferido es convertido en trabajo:

 Desde el punto de vista de la entropía, ésta aumenta en este proceso: por definición, una variación de entropía viene dada por el cociente entre el calor transferido y la temperatura de la fuente en un proceso reversible

Expansión adiabática: (2 → 3) La expansión isoterma termina en un punto tal que el resto de la expansión pueda realizarse sin intercambio de calor. A partir de aquí el sistema se aísla térmicamente, con lo que no hay transferencia de calor con el exterior. Esta expansión adiabática hace que el gas se enfríe hasta alcanzar exactamente la temperatura T₂ en el momento en que el gas alcanza su volumen máximo. Al enfriarse disminuye su energía interna, con lo que utilizando un razonamiento análogo al anterior proceso:

Compresión isoterma: (3 → 4) Se pone en contacto con el sistema la fuente de calor de temperatura T₂ y el gas comienza a comprimirse, pero no aumenta su temperatura porque va cediendo calor a la fuente fría. Al no cambiar la temperatura tampoco lo hace la energía interna, y la cesión de calor implica que hay que hacer un trabajo sobre el sistema.

Compresión adiabática: (4 → 1) Aislado térmicamente, el sistema evoluciona comprimiéndose y aumentando su temperatura hasta el estado inicial. La energía interna aumenta y el calor es nulo, habiendo que comunicar un trabajo al sistema

Por convención de signos, un signo negativo significa lo contrario. Es decir, un trabajo negativo significa que el trabajo es realizado sobre el sistema.

Con este convenio de signos el trabajo obtenido deberá ser, por lo tanto, negativo. Tal como está definido, y despreciando los cambios en energía mecánica, a partir de la primera ley:

Como dU (diferencial de la energía interna) es una diferencial exacta, el valor de U es el mismo al inicio y al final del ciclo, y es independiente del camino, por lo tanto la integral de dU vale cero, con lo que queda

Por lo tanto, en el ciclo el sistema ha realizado un trabajo sobre el exterior.

CICLO DIESEL:

El ciclo del motor diésel lento (en contraposición al ciclo rápido, más aproximado a la realidad) ideal de cuatro tiempos es una idealización del diagrama del indicador de un motor Diesel, en el que se omiten las fases de renovación de la carga., y se asume que el fluido termodinámico que evoluciona es un gas perfecto, en general aire. Además, se acepta que todos los procesos son ideales y reversibles, y que se realizan sobre el mismo fluido. Aunque todo ello lleva a un modelo muy aproximado del comportamiento real del motor, permite al menos extraer una serie de conclusiones cualitativas con respecto a este tipo de motores. No hay que olvidar que los grandes motores marinos y de tracción ferroviaria son del ciclo de 2 tiempos diesel.

 FASES

1. Compresión, proceso 1-2: es un proceso de compresión adiabática reversible (isentrópica), es decir sin intercambio de calor con el exterior. Viene a simbolizar el proceso de compresión de la masa fresca en el motor real, en el que en el pistón, estando en el punto muerto inferior (PMI), empieza su carrera de ascenso, comprimiendo el aire contenido en el cilindro. Ello eleva el estado termodinámico del fluido, aumentando su presión, su temperatura y disminuyendo su volumen específico, en virtud del efecto adiabático. En la idealización, el proceso viene gobernado por la ecuación de la isoentrópica , con k índice de politropicidad isoentrópico = Cp/Cv.
2. Combustión, proceso 2-3: en esta idealización, el aporte de calor Qp se simplifica por un proceso isóbaro (a presión constante). Sin embargo, la combustión Diesel es mucho más compleja: en el entorno del punto muerto superior (PMS) (en general un poco antes de alcanzarlo debido a problemas relacionados con la inercia térmica de los fluidos, es decir el retraso que hay entre la inyección y la inflamación espontánea), se inicia la inyección del combustible (en motores de automóviles, gasóleo, aunque basta con que el combustible sea lo suficientemente autoinflamable y poco volátil). Consecuencia de la combustión es el elevamiento súbito del estado termodinámico del fluido, en realidad debido a la energía química liberada en la combustión, y que en este modelo ha de interpretarse como un calor que el fluido termodinámico recibe, y a consecuencia del cual se expande en un proceso isóbaro reversible.
3. Explosión/Expansión, proceso 3-4: se simplifica por una expansión isentrópica (adiabática) del fluido termodinámico, hasta el volumen específico que se tenía al inicio de la compresión. En la realidad, la expansión se produce a consecuencia del elevado estado termodinámico de los gases tras la combustión, que empujan al pistón desde el PMS hacia el PMI, produciendo un trabajo. Nótese como, como en todo ciclo de motor de cuatro tiempos o dos tiempos, sólo en esta carrera, en la de expansión, se produce un trabajo.
4. Última etapa, proceso 4-1: esta etapa es un proceso isocórico (escape) es decir a volumen constante. Desde la presión final de expansión hasta la presión inicial de compresión., el escape es un proceso que requiere mucho más trabajo que el que implica este proceso (ninguno), y además ninguno de los dos procesos se da, ni por asomo, a volumen específico constante.

Es importante notar cómo, en el ciclo Diesel, no se deben confundir nunca los cuatro tiempos del motor con el ciclo termodinámico que lo idealiza, que sólo se refiere a dos de los tiempos: la carrera de compresión y la de expansión; el proceso de renovación de la carga. cae fuera de los procesos del ciclo Diesel, y ni tan siquiera es un proceso termodinámico en el sentido estricto.


CICLO OTTO:

El ciclo Otto es el ciclo termodinámico que se aplica en los motores de combustión interna de encendido provocado (motores de gasolina). Se caracteriza porque en una primera aproximación teórica, todo el calor se aporta a volumen constante.
Ciclo de 2 carreras (4T)

El ciclo consta de seis procesos, dos de los cuales no participan en el ciclo termodinámico del fluido operante pero son fundamentales para la renovación de la carga del mismo:

• E-A: admisión a presión constante (renovación de la carga)
• A-B: compresión isoentrópica
• B-C: combustión, aporte de calor a volumen constante. La presión se eleva rápidamente antes de comenzar el tiempo útil
• C-D: fuerza, expansión isoentrópica o parte del ciclo que entrega trabajo
• D-A: Escape, cesión del calor residual al ambiente a volumen constante
• A-E: Escape, vaciado de la cámara a presión constante (renovación de la carga)

Hay dos tipos de motores que se rigen por el ciclo de Otto, los motores de dos tiempos y los motores de cuatro tiempos. Este último, junto con el motor diésel, es el más utilizado en los automóviles ya que tiene un buen rendimiento y contamina mucho menos que el motor de dos tiempos.

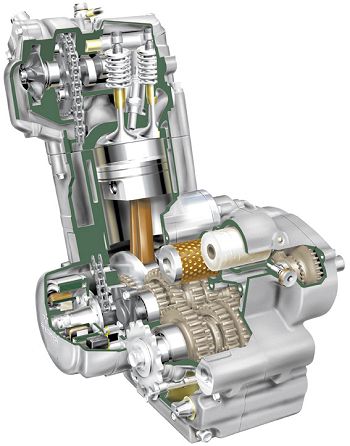

Motor de cuatro tiempos

Durante la primera fase, el pistón se desplaza hasta el PMI (Punto Muerto Inferior) y la válvula de admisión permanece abierta, permitiendo que se aspire la mezcla de combustible y aire hacia dentro del cilindro (esto no significa que entre de forma gaseosa).

1. Durante la segunda fase las válvulas permanecen cerradas y el pistón se mueve hacia el PMS, comprimiendo la mezcla de aire y combustible. Cuando el pistón llega al final de esta fase, la bujía se activa y enciende la mezcla.
2. Durante la tercera fase, se produce la combustión de la mezcla, liberando energía que provoca la expansión de los gases y el movimiento del pistón hacia el PMI. Se produce la transformación de la energía química contenida en el combustible en energía mecánica trasmitida al pistón, que la trasmite a la biela, y la biela la trasmite al cigüeñal, de donde se toma para su utilización.
3. En la cuarta fase se abre la válvula de escape y el pistón se mueve hacia el PMS (Punto Muerto Superior), expulsando los gases producidos durante la combustión y quedando preparado para empezar un nuevo ciclo (renovación de la carga)

Para mejorar el llenado del cilindro, también se utilizan sistemas de sobrealimentación, ya sea mediante empleo del turbocompresor o mediante compresores volumétricos o también llamados compresores de desplazamiento positivo.

Ciclo de una carrera (2T)

Motor de dos tiempos

Ciclo de dos tiempos.

(Admisión – Compresión). Cuando el pistón alcanza el PMI (Punto Muerto Inferior) empieza a desplazarse hasta el PMS (Punto Muerto Superior), creando una diferencia de presión que aspira la mezcla de aire y gasolina por la lumbrera de admisión hacia el cárter de precompresión .(Esto no significa que entre de forma gaseosa). Cuando el pistón tapa la lumbrera, deja de entrar mezcla, y durante el resto del recorrido descendente, el pistón la comprime en el cárter inferior, hasta que se descubre la lumbrera de transferencia que lo comunica con la cámara de compresión, con lo que la mezcla fresca precomprimida ayuda a expulsar los gases quemados del escape (renovación de la carga)

1. (Expansión – Escape de Gases). Una vez que el pistón ha alcanzado el PMS y la mezcla está comprimida, se la enciende por una chispa entre los dos electrodos de la bujía, liberando energía y alcanzando altas presiones y temperaturas en el cilindro. El pistón se desplaza hacia abajo, realizando trabajo hasta que se descubre la lumbrera de escape. Al estar a altas presiones, los gases quemados salen por ese orificio.

El rendimiento de este motor es inferior respecto al motor de 4 tiempos, ya que tiene un rendimiento volumétrico menor y el escape de gases es menos eficaz. También son más contaminantes. Por otro lado, suelen dar más par motor en la unidad de tiempo (potencia) para la misma cilindrada, ya que este hace una explosión en cada revolución, mientras el motor de 4 tiempos hace una explosión por cada 2 revoluciones, y cuenta con más partes móviles. En el pasado fueron sumamente populares por sus elevadas prestaciones en las motocicletas hasta una cierta cilindrada, ya que al aumentar ésta su consumo era excesivo.

Éste tipo de motores se utilizan mayoritariamente en motores de poca cilindrada (ciclomotores, desbrozadoras, cortasetos, motosierras, etc), ya que es más barato y sencillo de construir, y su emisión de contaminantes elevada es muy baja en valor absoluto.
